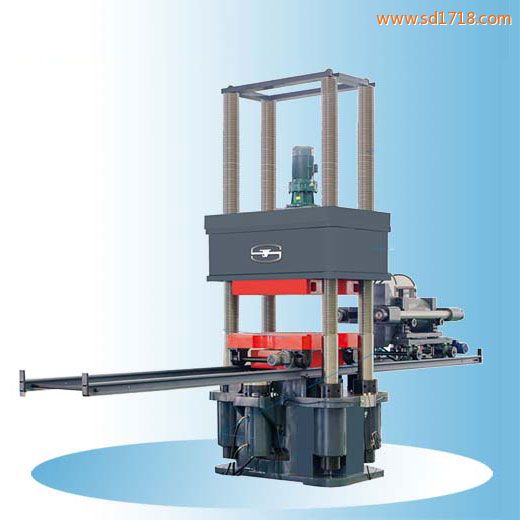

時代微機控制電液伺服壓剪試驗機
YAW-5000J、YAW-10000J、YAW-15000J、YAW-20000J、YAW-30000J微機控制電液伺服壓剪試驗機采 用油缸下置式、四立柱結構，機架剛度強度高，變形小，滿足公路、鐵路橋梁板式、盆式、球型支座的檢測要求，試驗空間無級可調，方便不同高度的試驗需求。采 用試金自主研發的專有多通道閉環協調加載電液伺服控制系統，微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持，電液伺服萬能材料試驗機，自動采集并儲存數據、繪制曲線，電液伺服試驗機報價，自 動打印試驗報告，電液伺服試驗機使用說明書，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，微機控制電液伺服萬能試驗機，是交通、建材、冶金、航空、航天、大專院校、科研單位等理想的試驗設備。
采用下置式柱塞油缸、四絲杠框架式主機，試驗空間無級可調，電液伺服試驗機操作方法，方便不同高度的試驗需求。整機剛度高，變形量小，測量數據準確無誤；底座、橫梁采用整體鑄造 結構，其結構布筋分布合理，工件剛度大，電液伺服萬能試驗機，外型美觀大方，電液伺服試驗機價格，保證整個零件安全可靠；橫梁為可移動式，能實現試驗空間的無級調整，除了滿足橡膠支座的試驗外，增 加相應的輔具，還能做一些較大試樣的壓縮試驗；
剪切系統由剪切油缸、前后橫梁、兩側拉杠、剪切中間抽板、上下摩擦板、頂塊、連接銷、剪切小車等組成。采用雙作用伺服缸施加試驗力，電液伺服試驗機說明書，由剪切小車支撐，waw-100b微機電液伺服式萬能試驗機，浮 動油缸調整橫向剪切的垂向高度。剪切小車升降調整加載裝置水平位置，保證剪切力值的準確性，電液伺服試驗機使用方法，提高檢測精度。雙作用伺服油缸、連接拉杠、摩擦板、剪切小車、 浮動油缸和導軌等構成橫向剪切系統。
轉角系統采用雙作用伺服油缸施加力，并固定在垂向主機的底座上。雙作用伺服油缸、轉角板、球面桿和支承座等構成轉角系統；根據不同大小的試樣，可以更換球面桿的長短附具，以滿足不同試件厚度的試驗要求。
依據標準為《JT/T 4-2004公路橋梁板式橡膠支座》、《GB/T17955-2009橋梁球型支座》、《JT/T391-2009公路橋梁盆式支座》、《TB/T 2331-2013鐵路橋梁盆式橡膠支座》、《TB/T1893-2006鐵路橋梁板式橡膠支座》、《GB20688.4-2007橡膠支座第4部分：普 通橡膠支座》。
| 垂向加載部分 | |||||
| 技術指標/試驗機部位 | YAW-5000J | YAW-10000J | YAW-15000J | YAW-20000J | YAW-30000J |
| 垂向最大試驗力(kN) | 5000 | 10000 | 15000 | 20000 | 30000 |
| 試驗力示值相對誤差 | ≤示值得±1% | ||||
| 試驗力測量范圍 | 1%-100%Fn | ||||
| 壓縮空間 | 900 | 1500 | 1500 | 1500 | 1500 |
| 活塞空載最大速度(mm/min) | 50 | 40 | 40 | 40 | 40 |
| 活塞行程 | 150 | 300 | 300 | 300 | 300 |
| 位移測量范圍 | 0-150 | 0-300 | 0-300 | 0-300 | 0-300 |
| 位移測量精度 | ±1% | ||||
| 變形測量 | 四只光柵式數字位移傳感器測量試樣垂向變形 | ||||
| 四只光柵式數字位移傳感器測量試樣徑向變形 | |||||
| 變形測量范圍 | 0-50mm(垂向變形)、0-20mm(徑向變形) | ||||
| 上下壓板尺寸(長*寬)(mm) | 700*800 | 1050*1050 | 1200*1200 | 1350*1350 | 1500*1500 |
| 橫梁升降速度(mm/min) | 170 | 200 | 200 | 200 | 200 |
| 主機外形尺寸約(長*寬*高)mm | 4100*1145*3200 | 7000*1900*4900 | 7600*2340*5000 | 800*2340*5150 | 9000*2500*5300 |
| 橫向剪切部分 | |||||
| 技術指標/試驗機型號 | YAW-5000J | YAW-10000J | YAW-15000J | YAW-20000J | YAW-30000J |
| 剪切最大試驗力(kN) | 1000 | 2000 | 3000 | 4000 | 6000 |
| 試驗力示值相對誤差 | ≤示值得±1% | ||||
| 試驗力測量范圍 | 2%-100%Fn | ||||
| 活塞行程 | 200 | 200 | 300 | 300 | 300 |
| 位移測量范圍 | 0-200 | 0-200 | 0-300 | 0-300 | 0-300 |
| 位移測量精度 | ±1% | ||||
| 變形測量 | 兩只光柵式數字位移傳感器測量試樣橫向剪切變形； | ||||
| 變形測量范圍 | 0-150mm | ||||
| 轉角部分 | |||||
| 技術指標/試驗機型號 | YAW-5000J | YAW-10000J | YAW-15000J | YAW-20000J | YAW-30000J |
| 轉角最大試驗力(kN) | 300 | 600 | 1000 | 1500 | 2000 |
| 試驗力示值相對誤差 | ≤示值得±1% | ||||
| 試驗力測量范圍 | 4%-100%Fn | ||||
| 活塞行程 | 150 | 150 | 200 | 200 | 200 |
| 位移測量范圍 | 0-150 | 0-150 | 0-200 | 0-200 | 0-200 |
| 位移測量精度 | ±1% | ||||
| 變形測量 | 四只光柵式數字位移傳感器測量試樣變形(用徑向的四只傳感器) | ||||
| 變形測量范圍 | 0-20mm | ||||
