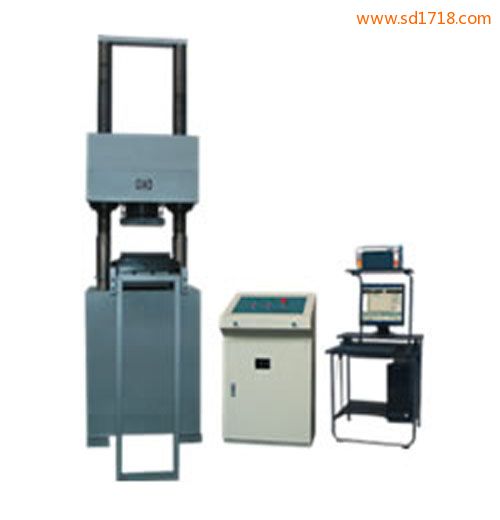

時代電液伺服壓力試驗機
YAW-3000A微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
YAW-3000A電液伺服壓力試驗機整機主要由主機、伺服油源、電控柜及計算機打印機等組成。采用液壓加荷、油壓傳感器測力、電液伺服控制系統自動控制試驗進程，微機屏幕顯示試驗數據及曲線，可進行數據處理、儲存及打印。
主機采用油缸下置移動式橫梁主機，移動式橫梁可在一定范圍內任意調整試驗空間。主機部分主要由橫梁、絲杠、工作臺、小車四部分組成。橫梁由二絲杠支撐在 底座上，由螺帽加以緊固構成加荷框架；橫梁上裝有球面座，電液伺服試驗機說明書，上壓盤裝在球面座上，電液伺服試驗機報價，加荷時可根據試件形狀自動調整方向，使試件受力均勻；橫梁上裝有調整電機， 由電機帶動蝸桿，蝸桿帶動蝸輪，再由蝸輪帶動絲母旋轉，電液伺服試驗機使用說明書，絲母帶動橫梁上下移動，電液伺服萬能試驗機，從而調整試驗空間；橫梁中裝有彈簧，支撐起橫梁的重量，消除掉絲母螺紋與絲 杠螺紋豎直方向上的間隙，微機電液伺服萬能材料試驗機，使試驗可靠，數據準確；油缸及活塞是主機的主要部分，電液伺服試驗機操作方法，它們的接觸表面經過了精密加工，保持一定的配合間隙和適當?shù)挠湍�，�?dāng)油泵送 來的高壓油進入油缸后，托著活塞連同小車、下壓盤等上升，使負荷逐漸作用在試樣上；下壓盤裝在小車上，小車可在軌道上來回移動，電液伺服試驗機操作視頻，裝卸試件均可推拉出小車。
液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動的高壓齒輪泵進入油路，電液伺服萬能試驗機價格，流經單向閥、高精度高壓濾油器、壓差閥組、伺服閥，電液伺服試驗機廠家，進入油 缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，微機控制電液伺服萬能材料試驗機，實現等速試驗力、相對位移等的控制。
| 技術名稱 | 技術參數 |
| 最大試驗力(kN) | 3000 |
| 試驗力測量范圍 | 最大試驗力的4%-100% |
| 試驗力示值相對誤差 | ≤示值的±1% |
| 等速應力控制范圍(N/mm2·S-1) | 1-10 |
| 應力速率誤差 | ≤±5% |
| 上下壓盤最大距離 | 1000 |
| 上、下壓盤尺寸 | 400×400 |
| 活塞行程 | 0-200 |
| 活塞空載上升最大速度(mm/min) | 約35 |
| 立柱凈間距 | 560 |
| 油泵電動機功率(kW) | 5.5 |
| 升降電動機功率(kW) | 1.5 |
| 主機外形尺寸(長x寬x高)(mm) | 1000×1480×3400 |
| 電控柜柜外形尺寸(長x寬x高)(mm) | 600×480×960 |
| 主機質量 | 約7000 |
