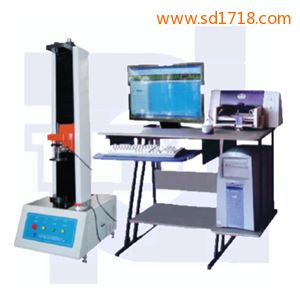

微機控制彈簧拉壓試驗機
測量范圍：滿量程的1%-100%
產品概述：
TLS-WI系列微機控制拉壓彈簧試驗機依據JB/T7796-2005《拉壓彈簧試驗機技術條件》規定的技術要求制成。該型拉壓彈簧試驗機主要用 于測試各種螺旋彈簧及彈性元件的強度，彈簧測試儀，即在一定的變形量(或高度)下測試彈簧的試驗力或在一定的試驗力下測定彈簧的高度或變形量。
功能特點：
本機主要適用于各種彈簧的強度試驗、力學性能及工序能力分析。
本機軟件包有速度控制、參數輸入、數據處理、結果觀察、圖表顯示、圖表打印、數據保存等功能模塊組成。
試驗方式多樣化，濟南彈簧試驗機代理，可以設置彈簧的試驗力，彈簧試驗載荷，檢測彈簧的剩余高度或變形量；也可以設置彈簧的剩余高度或變形量，檢測試驗力等功能。
多點自動變速采集數據，數顯彈簧試驗機，并自動返回到初始位置，彈簧支吊架試驗機，整個試驗過程自動化。
過載自動返回，彈簧彈力試驗機，以保護傳感器不受損壞。
具有強大的數據處理及數據統計功能，彈簧實驗機，繪制剛度曲線、計算彈簧的分段剛度，可以進行數據統計，彈簧拉力試驗，繪制正態分布圖、計算工序能力指數。采用數控電機調速系 統或進口交流伺服電機及調速器和精密滾珠絲杠副組成傳動系統，與高精度負荷傳感器、位移傳感器及數字式數據采集卡、PC組成測控系統，一鼎彈簧試驗機，實現了穩定可靠運行 及精確測量。
技術參數：
|
型號 技術參數 |
TLS-W系列微機控制彈簧拉壓試驗機 |
||||||
|
最大試驗力 |
50N |
100N |
200N |
500N |
1000N |
2000N |
5000N |
|
顯示范圍 |
0-50 |
0-100 |
0-200 |
0-500 |
0-1000 |
0-2000 |
0-5000 |
|
試驗力最小讀數值(N) |
0.001 |
0.01 |
0.01 |
0.01 |
0.1 |
0.1 |
0.1 |
|
精確測量范圍 |
滿量程的1%-100% |
||||||
|
位移最小讀數值（mm） |
0.01 |
||||||
|
拉伸試驗兩掛鉤間距離（mm） |
350 |
650 |
|||||
|
壓縮試驗兩壓盤間距離（mm） |
350 |
650 |
|||||
|
上下壓盤直徑 |
Ф90 |
Ф130 |
|||||
|
拉伸及壓縮試驗最大行程（mm） |
350 |
650 |
|||||
|
加載速度(mm/min) |
0.005-500無級可調 |
||||||
|
加載方式 |
進口伺服電機、控制器、高精度滾珠絲杠精確加載（高速逼近、低速采集）過載保護自動停機，限位停機 |
||||||
|
凈重(Kg) |
90 |
200 |
|||||
|
外形尺寸(mm) |
450*600*1200 |
600*400*1600 |
|||||
|
力值精度 |
±0.5（示值） |
||||||
|
變形示值誤差 |
≤±(50+0.15L)μm |
||||||
|
電源 |
220VAC±10% 50Hz |
||||||
|
型號 技術參數 |
TLS-W系列微機控制彈簧拉壓試驗機 |
||||||||
|
最大試驗力 |
10000N |
20000N |
50kN |
100kN |
150Kn |
200kN |
300kN |
||
|
顯示范圍 |
0-10000 |
0-20000 |
0-50KN |
0-100KN |
0-150KN |
0-200KN |
0-300KN |
||
|
試驗力最小讀數值(N) |
1 |
1 |
1 |
10 |
10 |
10 |
10 |
||
|
精確測量范圍 |
滿量程的1%-100% |
||||||||
|
位移最小讀數值（mm） |
0.01 |
||||||||
|
拉伸試驗兩掛鉤間距離（mm） |
1000 |
|
|||||||
|
壓縮試驗兩壓盤間距離（mm） |
1000 |
960 |
1300 |
||||||
|
上下壓盤直徑 |
Ф200 |
Ф300 |
|||||||
|
拉伸及壓縮試驗最大行程（mm） |
1000 |
|
1300 |
||||||
|
加載速度(mm/min) |
0.005-500無級可調 |
||||||||
|
加載方式 |
進口伺服電機、控制器、高精度滾珠絲杠精確加載（高速逼近、低速采集）過載保護自動停機，彈簧拉壓力試驗機，限位停機 |
||||||||
|
凈重(Kg) |
300 |
750 |
2000 |
||||||
|
外形尺寸(mm) |
740*575*1600 |
1900*1100*2300 |
1100*770*2558 |
||||||
|
力值精度 |
±0.5（示值） |
||||||||
|
變形示值誤差 |
≤±(50+0.15L)μm |
≤±(50+0.30L)μm |
|||||||
|
電源 |
220VAC±10% 50Hz |
380VAC±10% 50Hz |
|||||||
