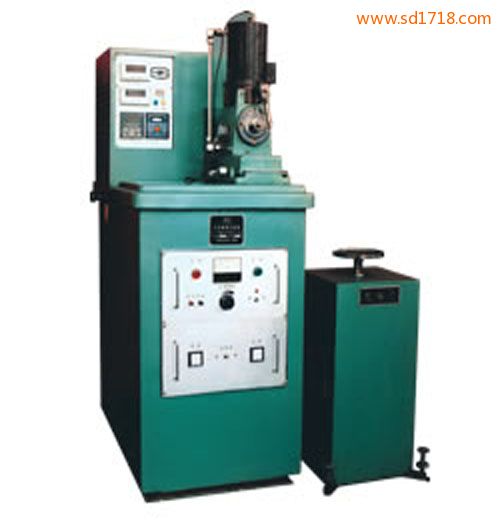

時代環塊摩擦磨損試驗機
MR-H5A環塊摩擦磨損試驗機主要用來做各種潤滑油和脂在滑動摩擦狀態下的承載能力和摩擦特性的試驗；摩擦磨損試驗機也可 以用來做各種金屬材料和非金屬材料（尼龍、塑料等）在滑動摩擦狀態下的耐磨性能的試驗；同時也可以測定各種材料的摩擦力，銷盤磨損試驗機，并推算出各種材料的摩擦系數。
1.試驗機的組成 MR-H5A環塊摩擦試驗機 由機身與工作臺、主軸與杠桿機構、1.5kW(0-1500r/min)的直流電機、轉速數字顯示儀、溫度控制器、電子式時間繼電器、電器箱和直流調速系 統裝置、潤滑系統和加熱裝置、施力裝置、試樣及附件等幾個部分組成。
2.試驗機結構簡述 直流調速電機通過法蘭盤帶動前端裝有試環的主軸做順時針方向旋轉。 磁電傳感器通過裝在主軸上的測速齒輪直接測量出主軸的轉速，并在轉速數字顯示儀上顯示出來。主軸上的皮帶輪通過齒形同步帶帶動在齒輪油泵加長軸上空轉的皮 帶輪轉動，高溫摩擦磨損試驗機，試驗機油從油罐流經試環試塊面間到主軸座油槽里，皮帶輪通過手把控制傳動離合器帶動齒輪油泵，橡皮磨擦試驗機，把試驗油又抽回到油罐里，摩擦磨損試驗機英文，這樣試驗油可循環使用。 如將傳動離合器的手把插在上面的定位孔里時，塑料磨擦磨損試驗機，則傳動離合器與皮帶輪脫開，盤銷式摩擦磨損試驗機，皮帶輪在齒輪油泵加長軸上空轉；如將傳動離合器的手把插在下面的定位孔里時，則傳 動離合器與皮帶輪嚙合，振動磨擦試驗機，帶動齒輪油泵運轉。 圓刀承騎在刀刃底座刀刃上，上面支承著摩擦力桿，試驗力桿騎在摩擦力桿的刀刃上，對磨摩擦磨損試驗機，左端支承著裝夾著試塊的試塊座，試塊座上的試塊擋板正好卡在裝在主軸軸端 的銅滑套上。試塊座試驗力桿摩擦力桿組成了一套完整的既能施力又能測力的杠桿機構。通過10：1的試驗力桿把試驗力傳遞給試塊而對作順時針旋轉的試環施加 試驗力P；通過對摩擦力桿施加試驗力來平衡試環試塊面間的摩擦力F，根據P和F來推出摩擦系數μ值。 施力裝置由550W，1400r/min的三相微型異步電動機通過皮帶輪，金屬摩擦磨損試驗機，三角皮帶，大皮帶輪帶動蝸桿和蝸輪及螺桿和升降螺母使砣盤以 8.92-13.33N/S的均勻速率，金屬磨損指數試驗機，平穩的將砣加到（或卸除）試驗力桿的右端V形槽中，消除沖擊試驗力對試驗結果的影響。 做潤滑油試驗時，通過電加熱器將潤滑油加熱。由鉑熱電阻測量油溫，溫控儀表自動控制油的溫度。
| 技術名稱 | 技術參數 |
| 最大試驗力(kN) | 5 |
| 主軸轉速(r/min) | 1-1500 |
| 主電機功率(kW) | 1.5 |
| 試驗力杠桿比 | 10：1 |
| 施力速率(N/s) | Φ49.22×13.06 |
| 試環尺寸(mm) | Φ49.22×13.06 |
| 試塊尺寸(mm) | 12.32 ×19.05 |
| 主機(長×寬×高)(mm) | 1140×660×1620 |
| 施力裝置(長×寬×高)(mm) | 460×460×900 |
| 試驗機質量(kg) | 600 |
| 裝箱質量(包括全部附件)(kg) | 740 |
