便攜式超聲波TOFD探傷儀
一、產品介紹

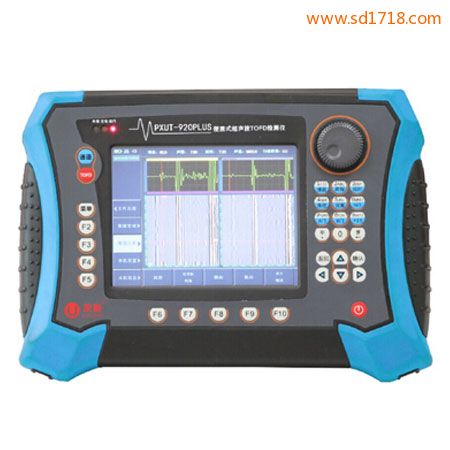

PXUT-920PLUS便攜式超聲波TOFD探傷儀，系南通友聯數碼技術開發有限公司在第三代TOFD檢測儀PXUT-920的基礎上，研制的多通道增強型TOFD檢測儀。該設備延續了PXUT-920便于攜帶、操作簡便的優點，功能更強大、性能更優異，全自動超聲波探傷儀，通道數擴展至12個，是一款具備A掃、B掃、C掃、D掃、TOFD成像，導波成像，鍛件超聲波探傷儀，以及支持P掃功能，為國內無損檢測人員度身定制的多通道增強型TOFD檢測儀。
二、功能特點
●滿足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN -14751、NEN 1822、DNV、API、RBIM等標準及新容規、鍋規的指標要求；
●全物理鍵盤和觸摸屏操作方式，全中文顯示界面，操作快捷方便，實用性強；
●能根據工件的厚度進行自動工藝計算，超聲波探傷儀的作用，進行TOFD分層，并計算出每個分層和每個通道的PCS值。
●模塊式鋰電池供電，插拔式結構，可隨時更換電池，續航時間長；
●按JB/T4730.10要求，多通道TOFD+PE組合掃查，友聯超聲波探傷議，能實現大厚壁焊縫一次性100%覆蓋；
●儀器通過國家級機構組織的科技成果鑒定，探傷證，儀器出廠時提供原廠歐標鑒定合格書；
●設備通過“中國法定計量機構” 性能測試并取得測試報告證書同時通過“中國特種設備檢測研究院”性能測試并取得B級及以上（不含限定級）評級。
●我廠舉辦“衍射時差法超聲檢測（TOFD）設備操作培訓班”的資質文件。
三、指標參數
|
通道數 |
4通道（可以擴展到12通道，最多同時連接探頭：12） |
|
脈沖類型 |
負方波脈沖 |
|
脈沖前沿 |
<8ns |
|
脈沖寬度 |
50~1000ns連續可調 |
|
阻抗匹配 |
25Ω /500Ω可調 |
|
掃描范圍 |
零界面入射——7000mm鋼縱波 |
|
采樣頻率/位數 |
125MHZ/12bits |
|
采樣深度 |
512/4096點可調 |
|
重復頻率 |
25-800Hz可調 |
|
波形平均 |
1-8可調 |
|
檢波方式 |
數字檢波 |
|
聲速范圍 |
300～20000 m/s |
|
動態范圍 |
≥30dB |
|
垂直線性誤差 |
≤4% |
|
水平線性誤差 |
≤0.3% |
|
分辨力 |
>36dB（5P14） |
|
靈敏度余量 |
>60dB(深200mmΦ2平底孔) |
|
波形顯示方式 |
射頻波，檢波 (全波、負或正半波),信號頻譜(FFT) |
|
成像模式 |
根據選擇的操作模式和相應的儀器設置顯示A掃、B掃、D掃 |
|
直線掃查長度 |
0—40000mm，自動滾屏 |
|
記錄方法 |
完全原始數據記錄 |
|
離線分析軟件 |
（1）離線分析軟件應該具備SATF（合成孔徑聚焦）處理功能，差分，直通波拉直功能 （2）離線分析軟件具備圖像處理前和處理后的同屏對比顯示功能 （3）離線圖象分析：恢復和回放掃查時記錄的A掃波形。缺陷尺寸和輪廓 （4）數據報告： 直接打印校驗表、A掃、頻譜圖、B掃圖像、C掃圖像、CB圖像、TOFD圖像、D掃圖像、P掃圖像 |
|
內存 |
1 GB（可升級） |
|
閃存Quasi HDD |
4G |
|
輸出 |
LAN、VGA、USB2.0 |
|
顯示 |
6.5″高亮度真彩色高分辨率SVGA 1024×768像素, 日光可讀 LCD |
|
控制 |
全物理鍵盤和觸摸屏操作、前板密封鍵盤、鼠標，射線探傷報告，飛梭 |
|
兼容外部設備 |
USB鍵盤和鼠標，USB閃存卡，渦流探傷，通過USB或LAN打印，通過USB或LAN連接PC，SVGA外接顯示器 |
|
儀器操作系統 |
winCE操作系統，抗病毒能力強 |
|
離線分析軟件操作系統 |
全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，Vista,Win7下工作的外接計算機，非金屬探傷，外接計算機通過網絡或USB連接進行離線數據分析和報告 |
|
檢測數據傳輸 |
檢測信號及編碼器數據應采用單根集成線束形式將信號輸入儀器 |
|
掃查器裝置 |
應配備掃查器，掃查架為全鑄造鋁合金材質，“工”字型雙主梁結構，主梁為兩段式鉸接連接，鏈接角度可實現0°~30°調節，配備集成接線盒及前置信號放大器，彩屏超聲探傷儀，并具備強力磁輪壓伸彈簧耦合裝置，數字超聲波探傷儀生產廠家，且可根據工件的彎曲度調整掃查架的弧度。） |
|
包裝 |
進口高強度硬塑箱 |
|
電源、電壓 |
模塊式超輕鋰電池，電池連續工作時間不低于6小時 |
|
尺寸 |
240（寬）×155（高）×78（厚） mm，含電池 |
|
重量 |
2.4kg含電池 |
|
防護等級 |
防塵,防潑水設計,儀器達到IP65 |
